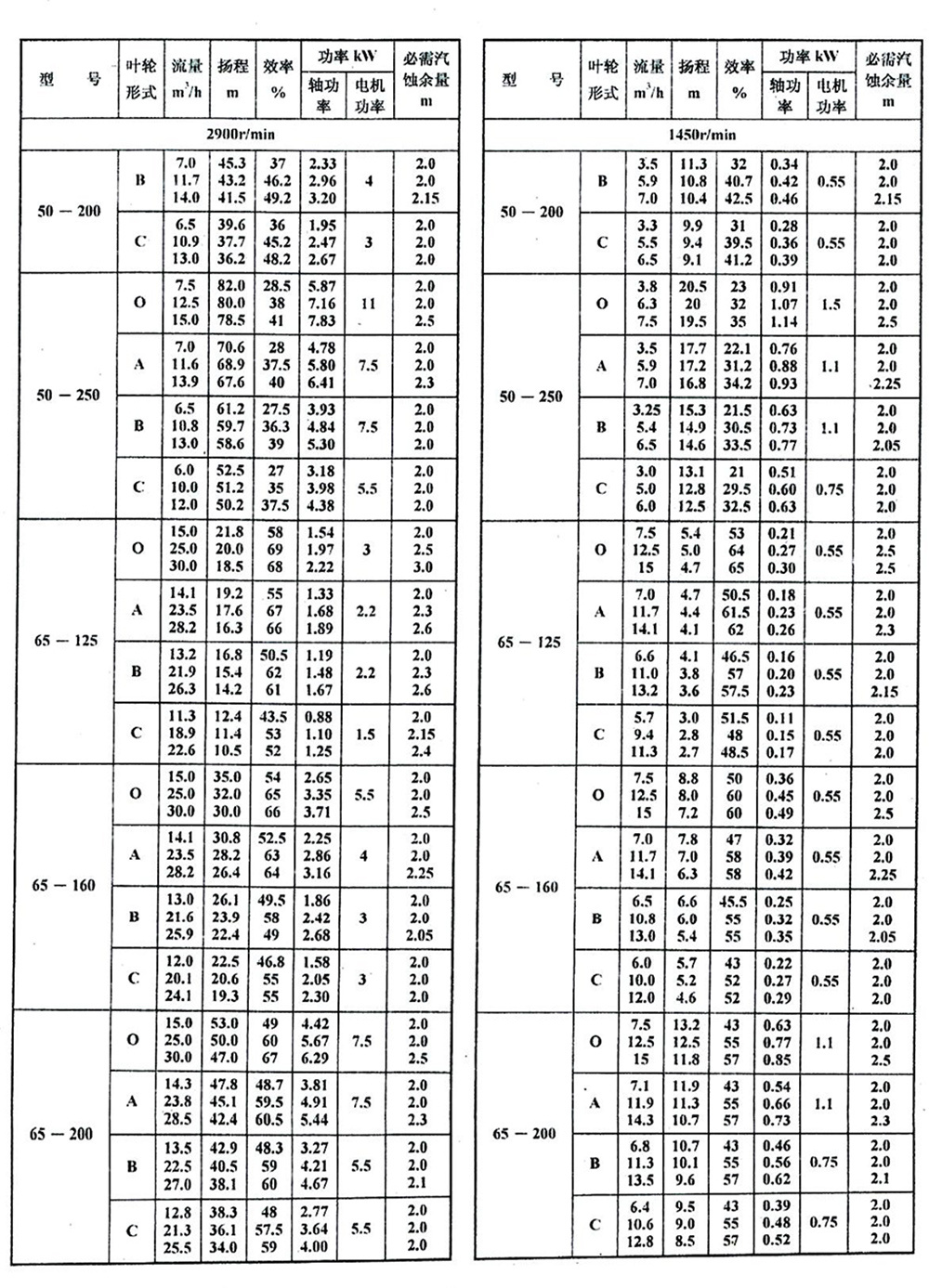

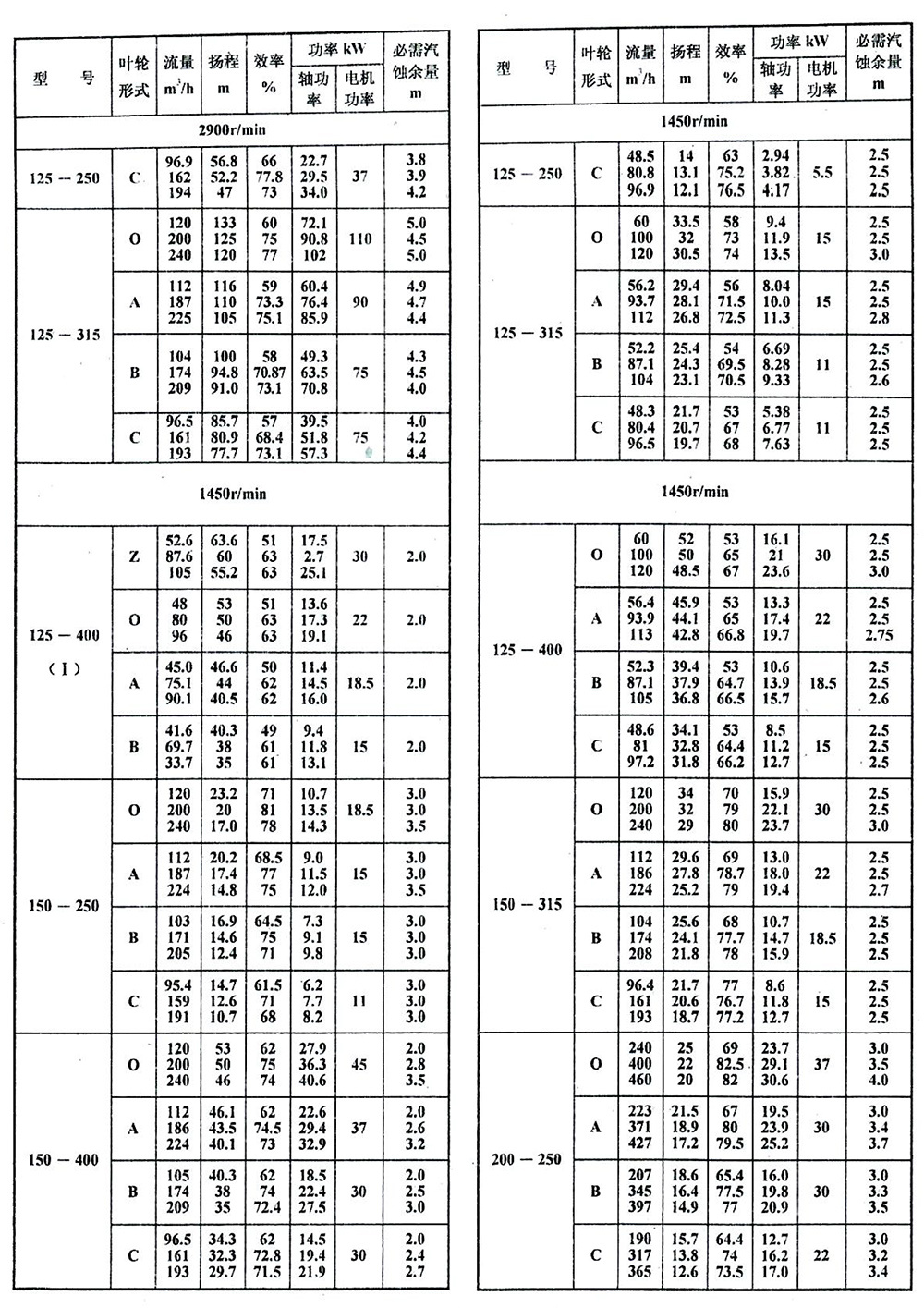

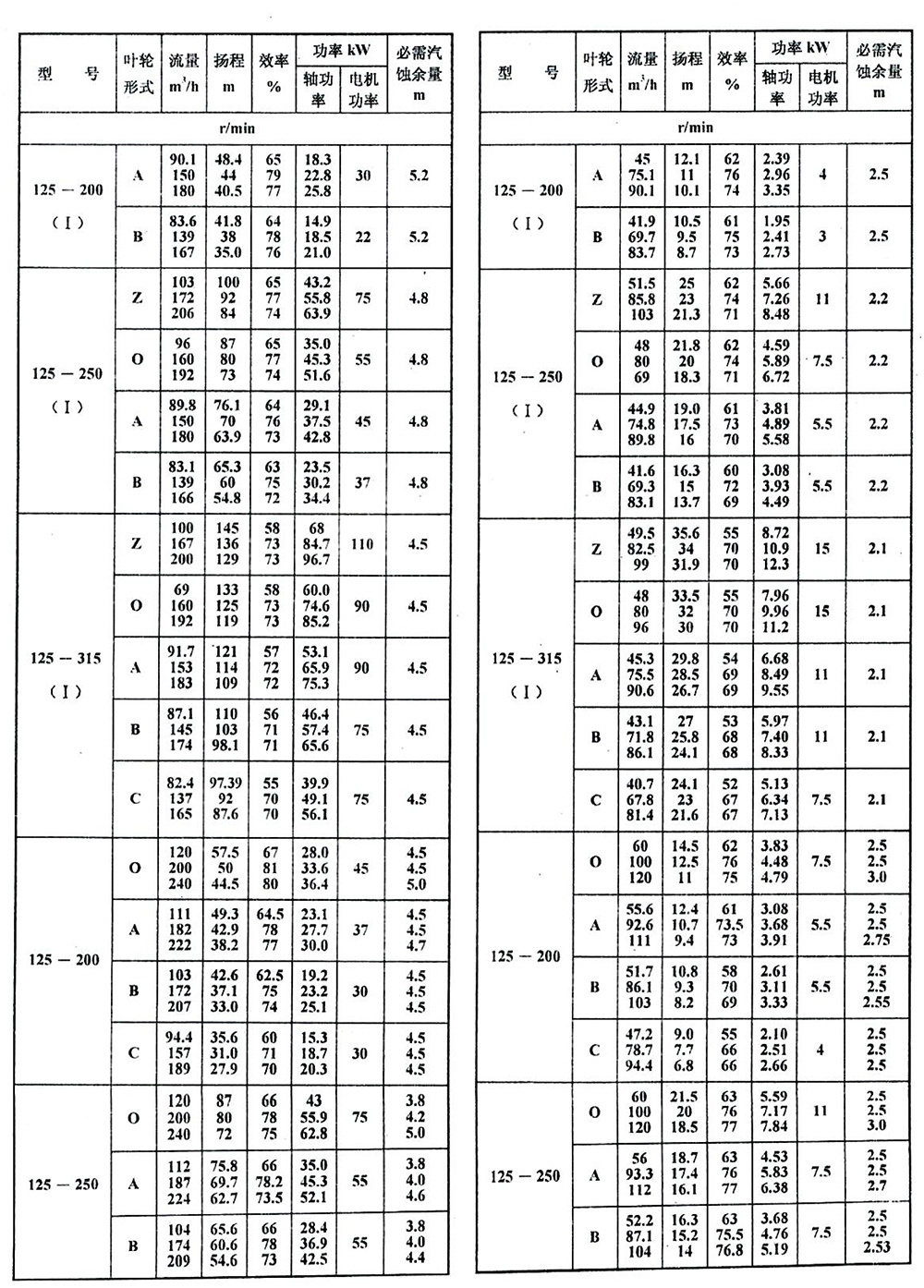

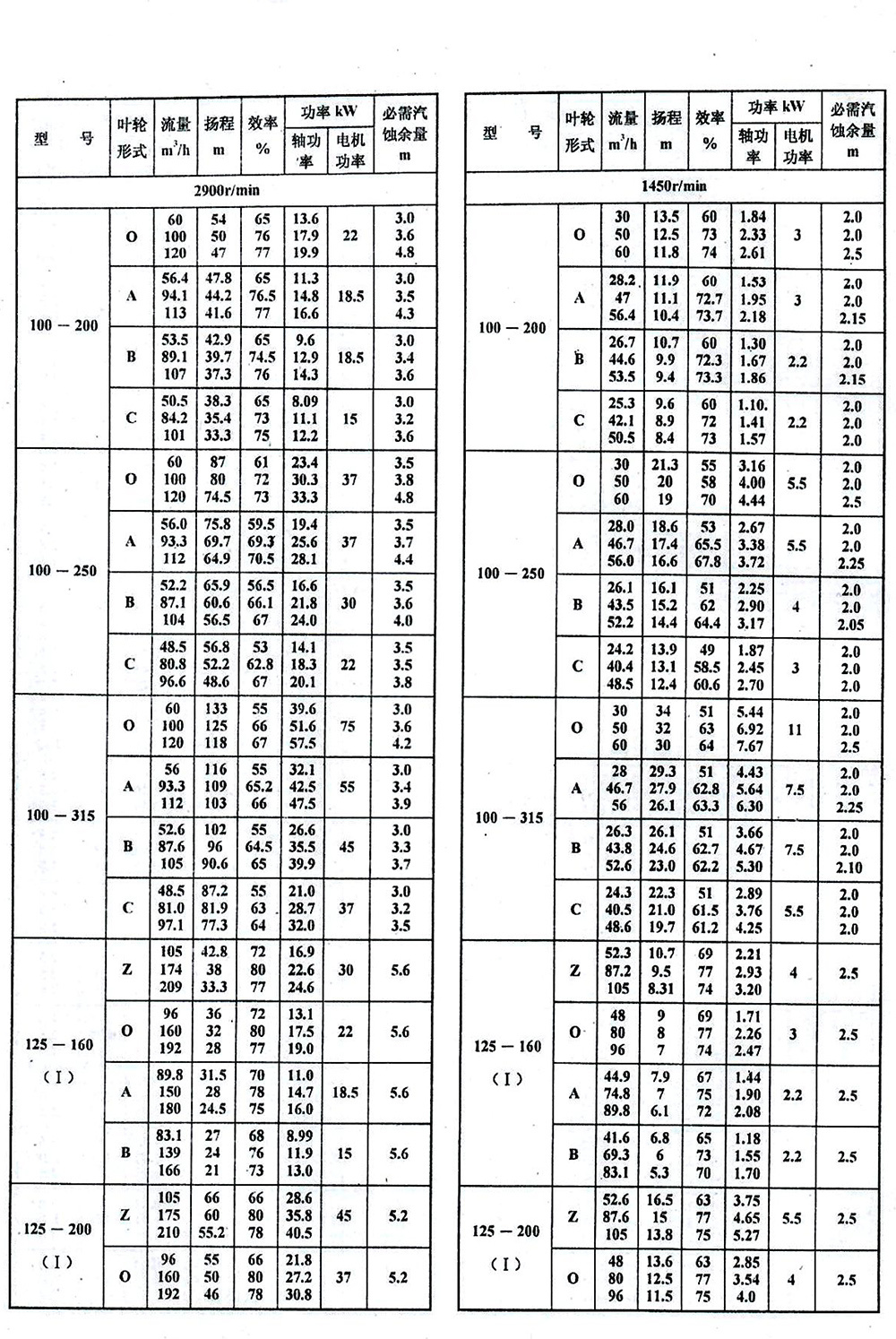

- 技术参数表

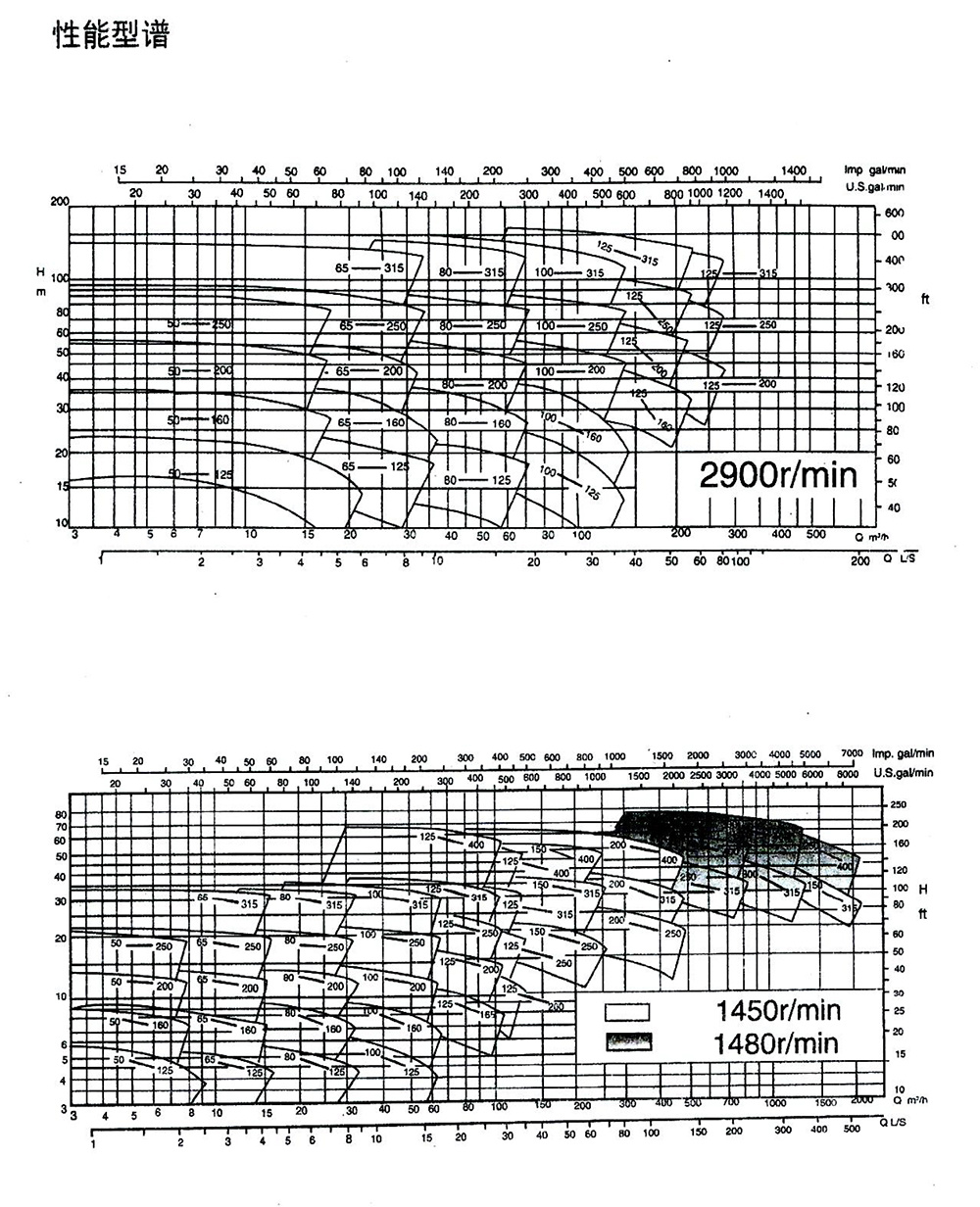

- 性能曲线
- 结构图

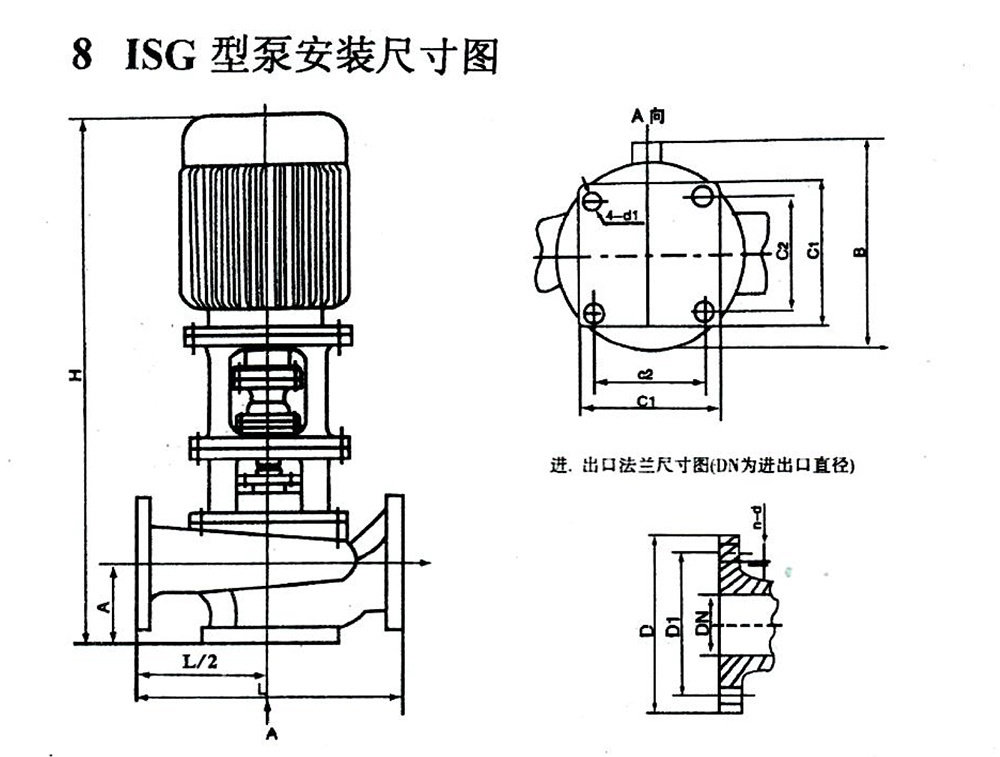

- 安装尺寸
-
- 商品名称: ISG管道泵
ISG型单级立式离心泵，是一种主要作为管道系统增压的立式离心泵。在各种不同的使用场合完全可以替代IL、IS 型泵，适合于工业和城市给排水，高楼建筑水塔增压供水，消防增压，管道增压，远距离送水，采暧制冷循环等场合。
1 主要 用途与适用范围
ISG型单级立式离心泵，是一种主要作为管道系统增压的立式离心泵。在各种不同的使用场合完全可以替代IL、IS 型泵，适合于工业和城市给排水，高楼建筑水塔增压供水，消防增压，管道增压，远距离送水，采暧制冷循环等场合。鉴于该系统泵的水力模型全部采用IS泵的水力模型，因此保持了IS型泵的高效节能特点，加之采用泵与电机弹性连接，立式安装，密封采用机械密封，支撑选用先进的减振装置，因此该系列泵具有运行平稳、可靠、噪音低、使用范围广等优点，是一种理想的单级单吸离心式管道循环增压泵。
GYTQ型单级立式管道油泵，是一种主要作为管道系统增压的立式油泵，采用铜叶轮、机械密封、不锈钢泵轴，主要适用于油田、石油化工等行业输送80℃以下的不含颗粒的煤.油、机油、柴油等轻油类及石油产品。
2 产品特点
A使用性强、 性能参数范圄广
该系列泵性能参数采用1SO2858国际标准，流量范围1.5-1600m3/m,扬程8~125m,汽蚀余量2.5-7m，每一种型号浆通常分为Z、0、A、 B、C五个型式，共有291个规格。
B 安装方便
泵的进出口直径相同，并且其中心线在同一直线上,能象阀门一样安装在管道的任何位置及任意方向，另外泵还没有安装底脚，极大地方便了泵的安装和稳固。
C 振动小、噪音低
泵与普通V1型电机弹性连接，避免了直联泵由于连接误差及悬臂轴过长造成的振动和噪音;叶轮经过严格的静平衡，确保水泵在高带
运行平稳可靠;加之采用低噪音滑动承支撑，此设备运行效果好、噪音低、振动小。
D 节约资金
由于其独特的安装结构，大大缩小了占地面积和空间，缩小了泵房面积，为用户节约资金。采用V1电机，可以在户外使用。
E 密封可靠
轴封采用优质可靠的高压机械密封，确保其不泄漏。也可根据用户要求，采用填料密封。
F 效率高
该系列泵性能曲线无驼峰，吸入室采用螺旋型吸入室，使液体流动更符合流体力学原理，比直联泵(采用环型吸入室)噪音低，效率高2% - 5%。可根据用户要求，采用串联或并联方式运行使用。
G 使用寿命长
高效率、低噪音、振动小确保设备使用寿命长。
3 工作条件
本系列泵最高工作压力1.6MPa,即出口压力=泵进压力+泵扬程< 1.6MPa,泵体静压试验为2.4MPa,如果泵系统压力超过1.6MPa,请订货时说明。
本系列泵可输送温度不高于80℃的清水或物理化学性质类似于水的其它液体。在泵盖上增加冷却系统，可输送85 ℃~130℃的上述介质，如输送介质含有微小颗粒，请在订货时说明。
关键词:- ISG管道泵
-
泵的型号组成及意义
如: IS(R)G80-250 (J) z, O, A, B.C
GYTQ80 -250 (J) Z, 0, A, B.C
ISG -单级立式离心泵
IRG -单级立式热水离心泵
GYTQ -管道油泵
80-泵进、出口直径(mm)
250 -叶轮名义直径
J一设计转速为2900r/min的泵
降速至1450r/min
Z一叶轮直径加大型
O一叶轮原型
A一叶轮直径第一次切割
B 一叶轮直径第二次切割
C 一叶轮直径第三次切割
-
-
-
